产品介绍
ARCHCELL® HT
ARCHCELL®是一种闭孔刚性发泡材料，用于轻质夹层结构的聚甲基丙烯酰亚胺刚性泡沫。
HT(High Temperature)适用于高温固化的环氧树脂体系，常规能够耐受130℃，0.7Mpa的工艺条件，热处理之后能够耐受达到180℃，0.7MPa的加工条件(依据密度)，而且适用于各种固化工艺（热压罐，真空袋，RTM，VARTM，VARI，HP-RTM等）。同时，还具有良好的加工性，可以很容易地进行热成型或数控加工。
泡孔是发泡材料的重要指标，决定了泡沫加工过程中吸胶量的差异。我们根据孔径进行了划分，以求更加契合不同的加工工艺。
性能参数
ARCHCELL® HT-UFC

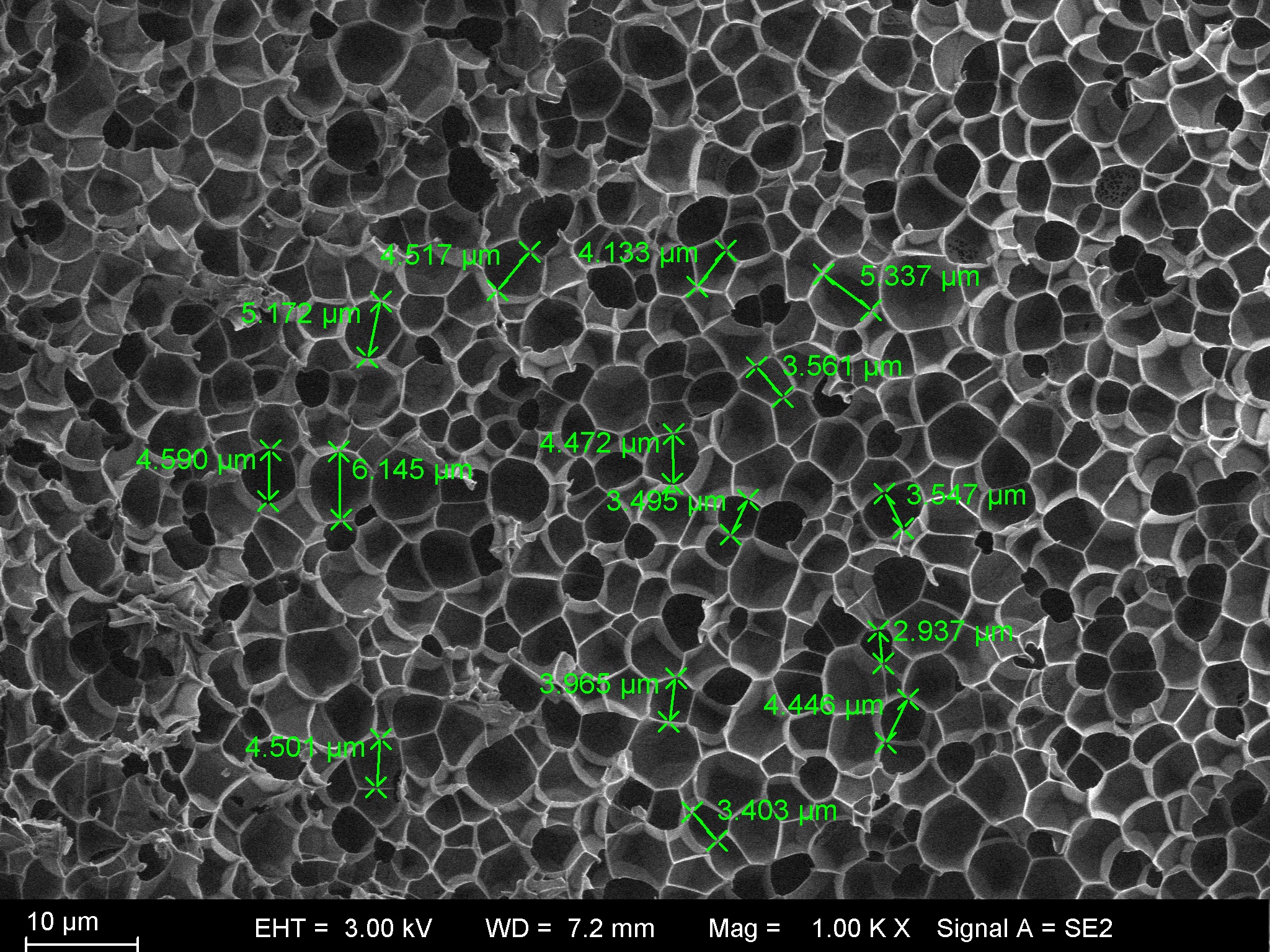

UFC是超细孔结构。
|
属性 |
单位 |
71 HT-UFC |
110 HT-UFC |
标准 |
|
密度 |
kg/m3 |
75 |
110 |
ISO 845 |
|
lbs/ft3 |
4.68 |
6.87 |
ASTM D1622 |
|
|
压缩强度 |
MPa |
1.7 |
3.65 |
ISO 844 |
|
psi |
246.5 |
529.3 |
ASTM D1621 |
|
|
拉伸强度 |
MPa |
2.14 |
4.22 |
ISO 527-2 |
|
psi |
310.3 |
611.9 |
ASTM D638 |
|
|
剪切强度 |
MPa |
1.24 |
2.42 |
DIN 53294 |
|
psi |
179.8 |
350.9 |
ASTM C273 |
|
|
弹性模量 |
MPa |
101.3 |
180.1 |
ISO 527-2 |
|
psi |
14688.5 |
26114.5 |
ASTM D638 |
|
|
剪切模量 |
MPa |
40 |
75.6 |
DIN 53294 |
|
psi |
5800.0 |
10962.0 |
ASTM C273 |
|
|
断裂延伸率 |
% |
5 |
5 |
ISO 527-2 |
|
ASTM D638 |
||||
|
热变形温度 |
℃ |
217.2 |
222.3 |
DIN 53424 |
|
°F |
423.0 |
432.1 |
以上技术数据都是公称密度下的典型值
ARCHCELL® HT-FC

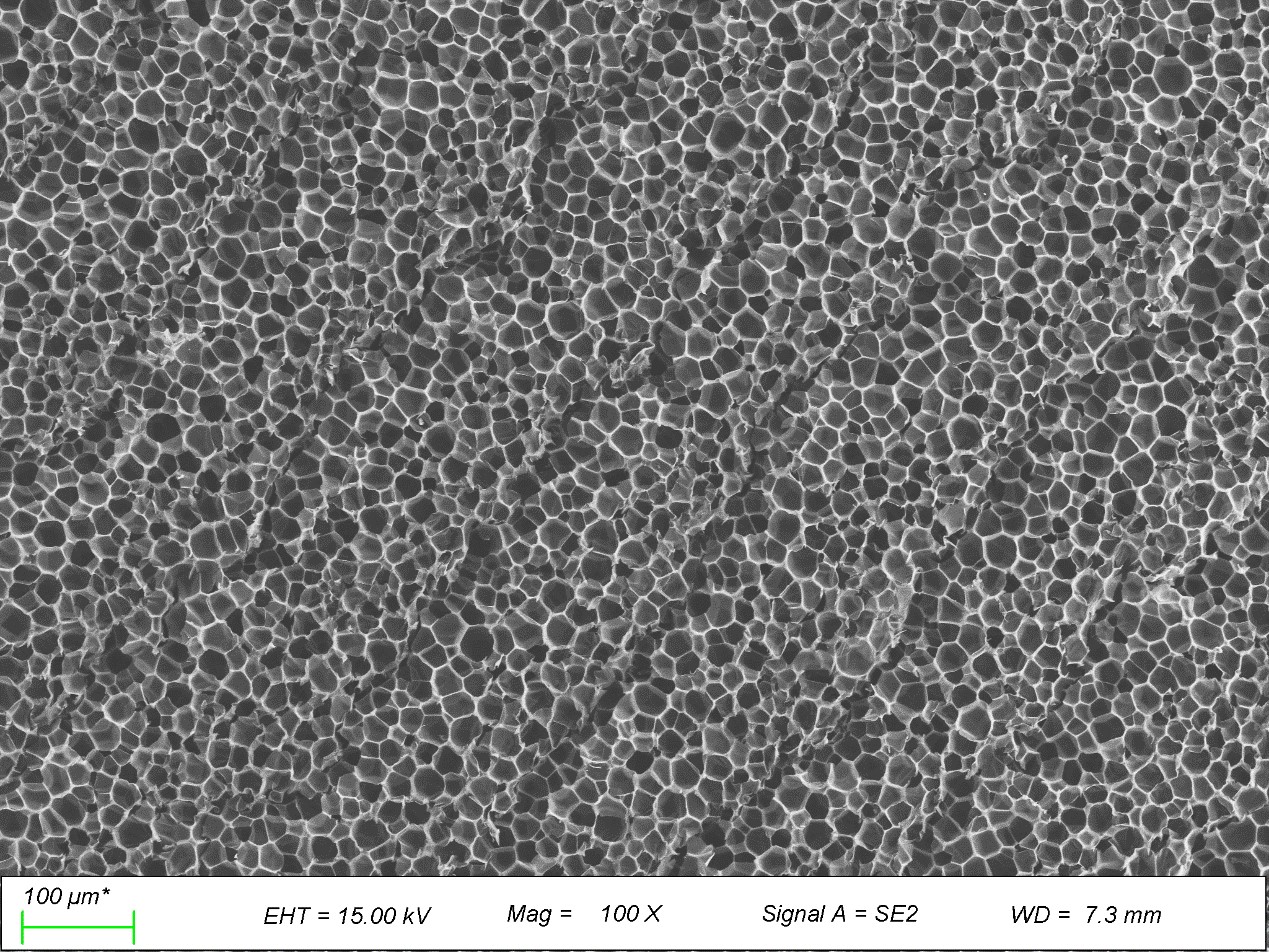

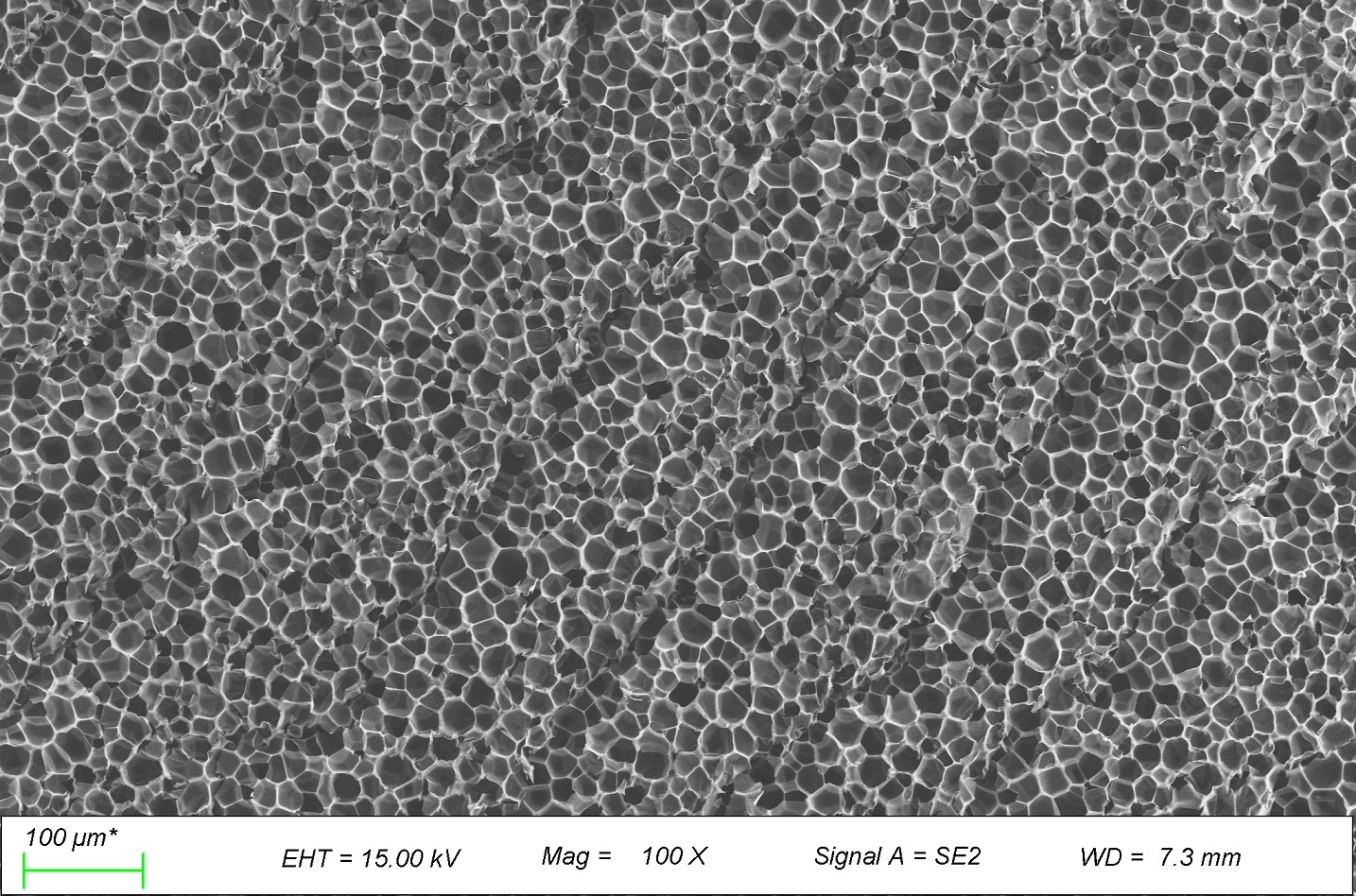

FC是微细孔结构，能够保证低至50g/m2的吸胶量，从而降低最终制品的重量，特别适用于真空灌注以及RTM工艺。
|
属性 |
单位 |
51 HT-FC |
71 HT-FC |
110 HT-FC |
标准 |
|
密度 |
kg/m3 |
52 |
75 |
110 |
ISO 845 |
|
lbs/ft3 |
3.25 |
4.68 |
6.87 |
ASTM D1622 |
|
|
压缩强度 |
MPa |
0.79 |
1.7 |
3.65 |
ISO 844 |
|
psi |
114.6 |
246.5 |
529.3 |
ASTM D1621 |
|
|
拉伸强度 |
MPa |
1.54 |
2.14 |
4.22 |
ISO 527-2 |
|
psi |
223.3 |
310.3 |
611.9 |
ASTM D638 |
|
|
剪切强度 |
MPa |
0.75 |
1.24 |
2.42 |
DIN 53294 |
|
psi |
108.8 |
179.8 |
350.9 |
ASTM C273 |
|
|
弹性模量 |
MPa |
71.6 |
101.3 |
180.1 |
ISO 527-2 |
|
psi |
10382.0 |
14688.5 |
26114.5 |
ASTM D638 |
|
|
剪切模量 |
MPa |
21.7 |
40 |
75.6 |
DIN 53294 |
|
psi |
3146.5 |
5800.0 |
10962.0 |
ASTM C273 |
|
|
断裂延伸率 |
% |
5 |
5 |
5 |
ISO 527-2 |
|
ASTM D638 |
|||||
|
热变形温度 |
℃ |
213.2 |
217.2 |
222.3 |
DIN 53424 |
|
°F |
415.8 |
423.0 |
432.1 |
以上技术数据都是公称密度下的典型值
ARCHCELL ® 31HT-FC电性能
测试频率范围：350-10000MHz，测试标准：GB/T 7265.1-1987，测试方法：微扰法
测试单位：四川凤禧检验检测有限公司，报告编号：FXBG2024101109-L
|
Frequency（MHz） |
Properties |
ARCHCELL®31HT-FC |
|
351 |
εr' |
1.05 |
|
tanδε |
0.000972 |
|
|
604 |
εr' |
1.05 |
|
tanδε |
0.000992 |
|
|
1817 |
εr' |
1.05 |
|
tanδε |
0.000864 |
|
|
3033 |
εr' |
1.06 |
|
tanδε |
0.000652 |
|
|
4257 |
εr' |
1.06 |
|
tanδε |
0.00079 |
|
|
5488 |
εr' |
1.06 |
|
tanδε |
0.000858 |
|
|
6728 |
εr' |
1.06 |
|
tanδε |
0.000813 |
|
|
7973 |
εr' |
1.07 |
|
tanδε |
0.000998 |
|
|
9224 |
εr' |
1.07 |
|
tanδε |
0.000985 |
以上技术数据都是公称密度下的典型值
ARCHCELL ® 51HT-FC电性能
测试频率范围：350-10000MHz，测试标准：GB/T 7265.1-1987，测试方法：微扰法
测试单位：四川凤禧检验检测有限公司，报告编号：FXBG2024101110-L
|
Frequency（MHz） |
Properties |
ARCHCELL®51HT-FC |
|
350 |
εr' |
1.08 |
|
tanδε |
0.00084 |
|
|
604 |
εr' |
1.08 |
|
tanδε |
0.00119 |
|
|
1817 |
εr' |
1.08 |
|
tanδε |
0.00101 |
|
|
3033 |
εr' |
1.08 |
|
tanδε |
0.00117 |
|
|
4257 |
εr' |
1.08 |
|
tanδε |
0.00106 |
|
|
5488 |
εr' |
1.08 |
|
tanδε |
0.00109 |
|
|
6727 |
εr' |
1.08 |
|
tanδε |
0.00111 |
|
|
7973 |
εr' |
1.08 |
|
tanδε |
0.00124 |
|
|
9224 |
εr' |
1.09 |
|
tanδε |
0.00132 |
以上技术数据都是公称密度下的典型值
ARCHCELL® HT-MC
MC是中孔结构，能够在剥离强度和轻量化要求之间达成一个较好的平衡。
|
属性 |
单位 |
51 HT-MC |
71 HT-MC |
110 HT-MC |
标准 |
|
密度 |
kg/m3 |
52 |
75 |
110 |
ISO 845 |
|
lbs/ft3 |
3.25 |
4.68 |
6.87 |
ASTM D1622 |
|
|
压缩强度 |
MPa |
0.79 |
1.7 |
3.65 |
ISO 844 |
|
psi |
114.6 |
246.5 |
529.3 |
ASTM D1621 |
|
|
拉伸强度 |
MPa |
1.54 |
2.14 |
4.22 |
ISO 527-2 |
|
psi |
223.3 |
310.3 |
611.9 |
ASTM D638 |
|
|
剪切强度 |
MPa |
0.75 |
1.24 |
2.42 |
DIN 53294 |
|
psi |
108.8 |
179.8 |
350.9 |
ASTM C273 |
|
|
弹性模量 |
MPa |
71.6 |
101.3 |
180.1 |
ISO 527-2 |
|
psi |
10382.0 |
14688.5 |
26114.5 |
ASTM D638 |
|
|
剪切模量 |
MPa |
21.7 |
40 |
75.6 |
DIN 53294 |
|
psi |
3146.5 |
5800.0 |
10962.0 |
ASTM C273 |
|
|
断裂延伸率 |
% |
3 |
3 |
3 |
ISO 527-2 |
|
ASTM D638 |
|||||
|
热变形温度 |
℃ |
213.2 |
217.2 |
222.3 |
DIN 53424 |
|
°F |
415.8 |
423.0 |
432.1 |
以上技术数据都是公称密度下的典型值
ARCHCELL ®200 HT-MC电性能
测试频率范围：8.0GHz-18.0GHz，测试标准：GB/T 5597-1999，测试方法：高Q腔法
测试单位：四川凤禧检验检测有限公司
|
Frequency（MHz） |
Properties |
ARCHCELL® 200HT-MC |
|
8118 |
ε |
1.39 |
|
tanδ |
0.00988 |
|
|
9232 |
ε |
1.39 |
|
tanδ |
0.00933 |
|
|
10594 |
ε |
1.39 |
|
tanδ |
0.009 |
|
|
12118 |
ε |
1.39 |
|
tanδ |
0.00882 |
|
|
13747 |
ε |
1.38 |
|
tanδ |
0.00856 |
|
|
15447 |
ε |
1.38 |
|
tanδ |
0.00839 |
|
|
17191 |
ε |
1.37 |
|
tanδ |
0.00802 |
以上技术数据都是公称密度下的典型值
ARCHCELL® HT-CC

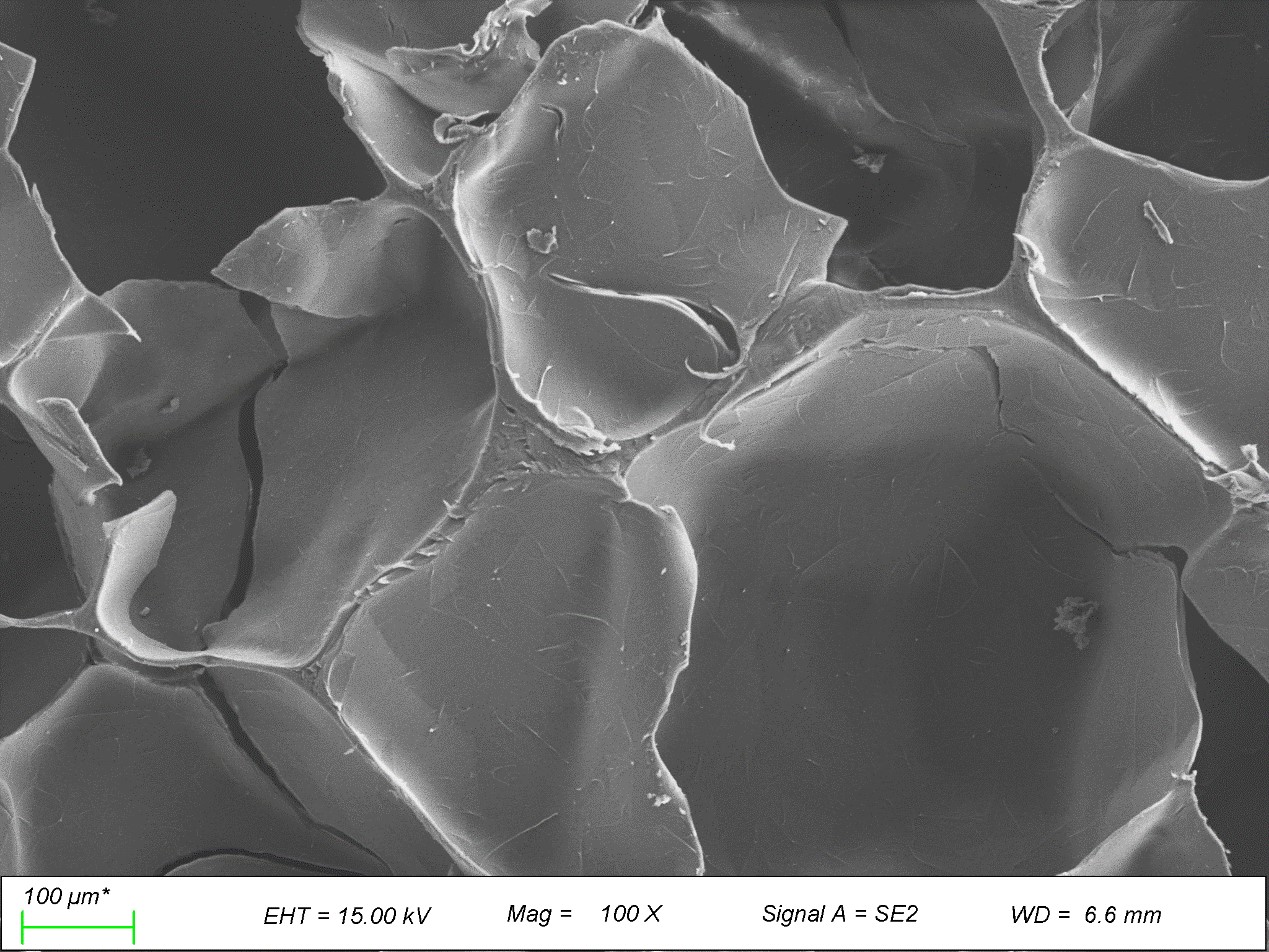

CC是大孔结构，有最高的吸胶量以及最好的剥离强度。
|
属性 |
单位 |
51 HT-CC |
71 HT-CC |
110 HT-CC |
200 HT-CC |
标准 |
|
密度 |
kg/m3 |
52 |
75 |
110 |
205 |
ISO 845 |
|
lbs/ft3 |
3.25 |
4.68 |
6.87 |
12.80 |
ASTM D1622 |
|
|
压缩强度 |
MPa |
0.79 |
1.7 |
3.65 |
9.34 |
ISO 844 |
|
psi |
114.6 |
246.5 |
529.3 |
1354.3 |
ASTM D1621 |
|
|
拉伸强度 |
MPa |
1.54 |
2.14 |
4.22 |
6.88 |
ISO 527-2 |
|
psi |
223.3 |
310.3 |
611.9 |
997.6 |
ASTM D638 |
|
|
剪切强度 |
MPa |
0.75 |
1.24 |
2.42 |
4.97 |
DIN 53294 |
|
psi |
108.8 |
179.8 |
350.9 |
720.7 |
ASTM C273 |
|
|
弹性模量 |
MPa |
71.6 |
101.3 |
180.1 |
385.1 |
ISO 527-2 |
|
psi |
10382.0 |
14688.5 |
26114.5 |
55839.5 |
ASTM D638 |
|
|
剪切模量 |
MPa |
21.7 |
40 |
75.6 |
150.6 |
DIN 53294 |
|
psi |
3146.5 |
5800.0 |
10962.0 |
21837.0 |
ASTM C273 |
|
|
断裂延伸率 |
% |
3 |
3 |
3 |
3 |
ISO 527-2 |
|
ASTM D638 |
||||||
|
热变形温度 |
℃ |
213.2 |
217.2 |
222.3 |
224.9 |
DIN 53424 |
|
°F |
415.8 |
423.0 |
432.1 |
436.8 |
以上技术数据都是公称密度下的典型值
规格尺寸
|
型号 |
尺寸（mm） |
标准板材厚度（mm） |
可定制板材厚度（mm） |
|
51 HT |
2500*1250 |
90 |
1-155mm |
|
71 HT |
2500*1250 |
80 |
1-140mm |
|
110 HT |
2160*1100 |
70 |
1-115mm |
|
200 HT-CC |
1900*900 |
60 |
1-90mm |
厚度公差±（0.2mm）
声明
针对本产品应用提出的技术建议，我们不承担任何责任。
买方对其使用和工艺负责，也有义务遵守任何第三方的权利。
本产品技术数据是典型值。可以更改。
ARCHCELL®是澳琪实业（香港）有限公司的注册商标。
