产品介绍
ARCHCELL® IR

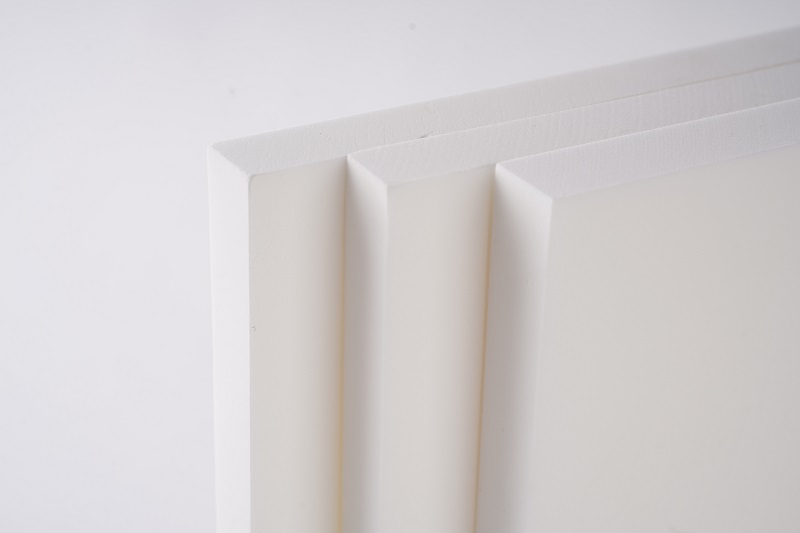

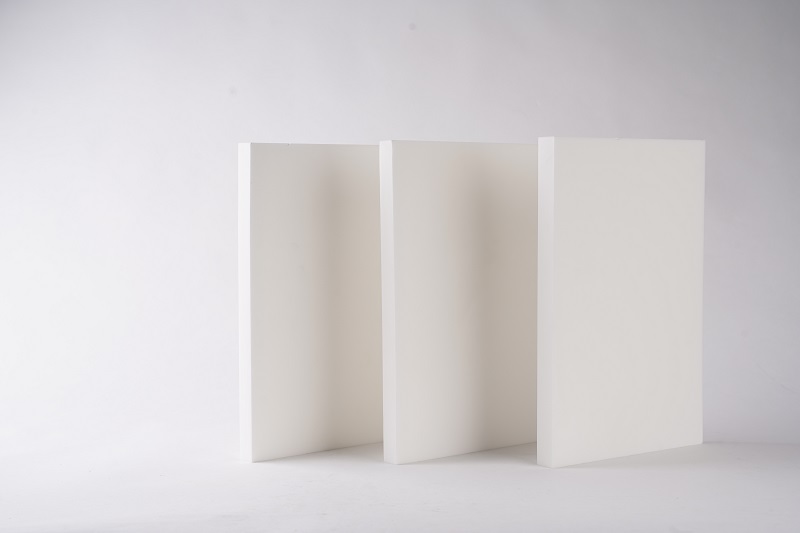

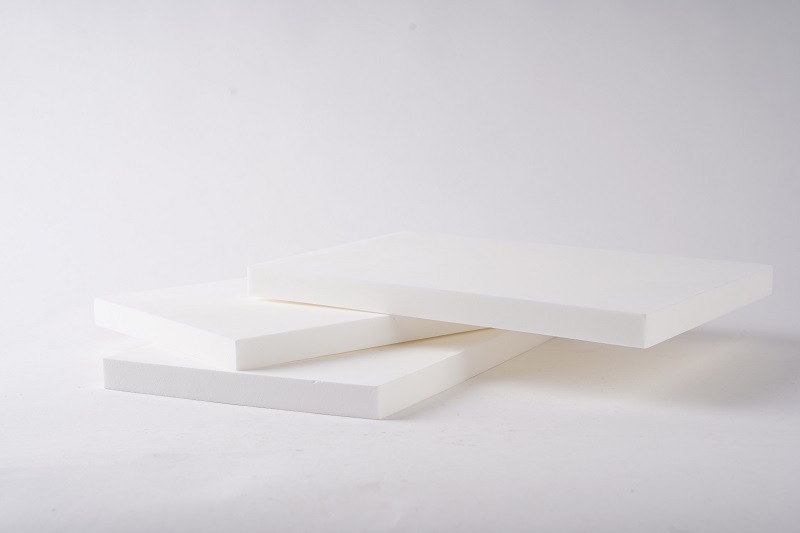

ARCHCELL®是一种闭孔刚性发泡材料,用于轻质夹层结构的聚甲基丙烯酰亚胺刚性泡沫。
IR(IMPact resistance)是一款适用于抗冲击需求的型号。泡沫具有改善的断裂延伸率,适用于诸如飞机机翼,雷达罩,起落架门等表面易受撞击损坏的区域。在保证良好抗冲击性能的同时,该型号还能满足180℃,0.7MPa的工艺条件。而且适用于各种固化工艺(热压罐,真空袋,RTM,VARTM,VARI,HP-RTM等)。同时,还具有不错的加工性,可以很容易地进行热成型或数控加工。该型号细孔的设计,泡沫的闭孔结构保证了在构建夹层结构部件时,能够在剥离强度和制品重量之间达到一个较好的平衡。
性能参数
属性 |
单位 |
51 IR |
71 IR |
110 IR |
200 IR |
标准 |
密度 |
kg/m3 |
52 |
75 |
110 |
205 |
ISO 845 |
lbs/ft3 |
3.25 |
4.68 |
6.87 |
13.73 |
ASTM D1622 |
|
压缩强度 |
MPa |
0.68 |
1.26 |
2.91 |
7.14 |
ISO 844 |
psi |
98.63 |
182.75 |
422.06 |
1035.57 |
ASTM D1621 |
|
拉伸强度 |
MPa |
1.93 |
3.59 |
5.68 |
12.32 |
ISO 527-2 |
psi |
279.92 |
520.69 |
823.81 |
1786.86 |
ASTM D638 |
|
剪切强度 |
MPa |
0.79 |
1.27 |
2.28 |
5.45 |
DIN 53294 |
psi |
114.58 |
184.20 |
330.69 |
790.46 |
ASTM C273 |
|
弹性模量 |
MPa |
70.9 |
114.7 |
196.9 |
388.7 |
ISO 527-2 |
psi |
10283.17 |
16635.82 |
28557.92 |
56376.15 |
ASTM D638 |
|
剪切模量 |
MPa |
22.7 |
29.4 |
51.7 |
110.2 |
DIN 53294 |
psi |
3292.36 |
4264.11 |
7498.45 |
15983.15 |
ASTM C273 |
|
断裂延伸率 |
% |
8 |
8 |
8 |
8 |
ISO 527-2 |
ASTM D638 |
||||||
热变形温度 |
℃ |
205.6 |
205.6 |
202.1 |
203.1 |
DIN 53424 |
°F |
462.08 |
462.08 |
395.78 |
397.58 |
以上技术数据都是公称密度下的典型值
规格尺寸
型号 |
尺寸(mm) |
标准板材厚度(mm) |
可定制板材厚度(mm) |
51 IR |
2500*1250 |
90 |
1-155 |
71 IR |
2500*1250 |
80 |
1-140 |
110 IR |
2160*1100 |
70 |
1-115 |
200 IR |
1900*900 |
60 |
1-90 |
厚度公差±(0.2mm)
