产品介绍
ARCHCELL® WP

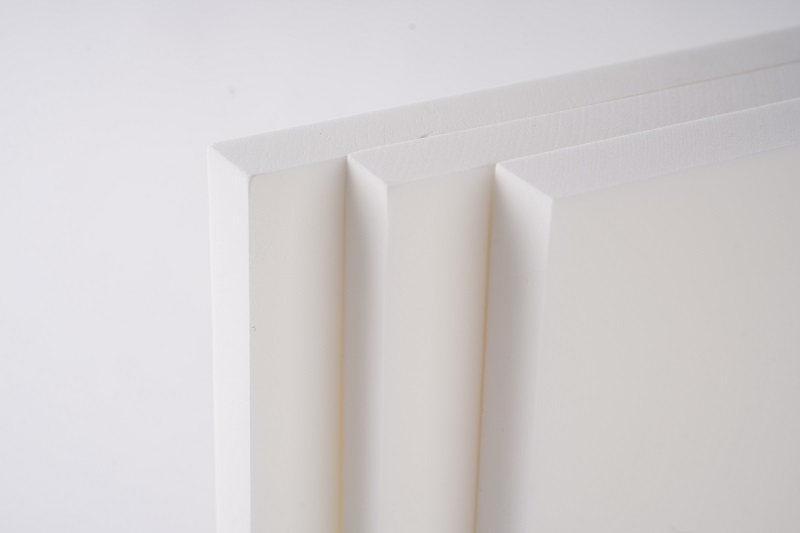

ARCHCELL®是一种闭孔刚性发泡材料，用于轻质夹层结构的聚甲基丙烯酰亚胺刚性泡沫。

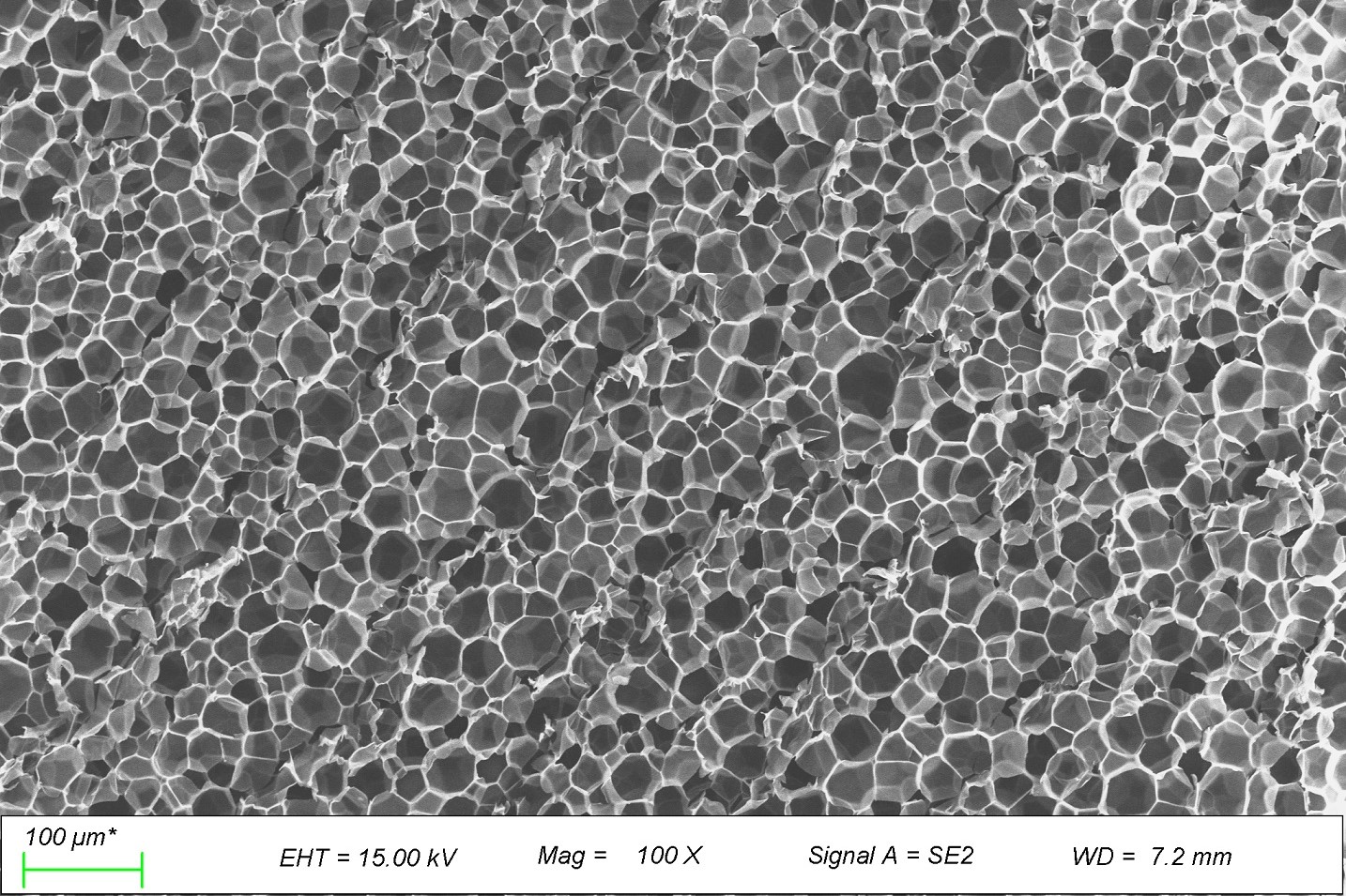

WP(Wave permeability)是一款适用于透波需求的型号。ARCHCELL®作为发泡材料，透波上其实整体都有较好的表现，WP在此基础上有所优化，具有很低的介电常数和有利的高频传输特性，同时具有不错的断裂延伸率，是天线以及医疗应用的良好选择。该型号能够满足130℃，0.3MPa的工艺条件。而且适用于各种固化工艺（热压罐，真空袋，RTM，VARTM，VARI，HP-RTM等）。同时，还具有不错的加工性，可以很容易地进行热成型或数控加工。该型号细孔的设计，泡沫的闭孔结构保证了在构建夹层结构部件时，能够在剥离强度和制品重量之间达到一个较好的平衡。
性能参数
|
属性 |
单位 |
31 WP |
51 WP |
71 WP |
标准 |
|
密度 |
kg/m3 |
32 |
52 |
75 |
ISO 845 |
|
lbs/ft3 |
2 |
3.25 |
4.68 |
ASTM D1622 |
|
|
压缩强度 |
MPa |
0.42 |
0.95 |
1.81 |
ISO 844 |
|
psi |
60.9 |
137.8 |
262.5 |
ASTM D1621 |
|
|
拉伸强度 |
MPa |
1.06 |
1.98 |
3.11 |
ISO 527-2 |
|
psi |
153.7 |
287.1 |
451.0 |
ASTM D638 |
|
|
剪切强度 |
MPa |
0.41 |
0.82 |
1.4 |
DIN 53294 |
|
psi |
59.5 |
118.9 |
203.0 |
ASTM C273 |
|
|
弹性模量 |
MPa |
34.5 |
71.3 |
98.7 |
ISO 527-2 |
|
psi |
5002.5 |
10338.5 |
14311.5 |
ASTM D638 |
|
|
剪切模量 |
MPa |
13.7 |
21.4 |
36.1 |
DIN 53294 |
|
psi |
1986.5 |
3103.0 |
5234.5 |
ASTM C273 |
|
|
断裂延伸率 |
% |
5 |
4 |
4 |
ISO 527-2 |
|
ASTM D638 |
|||||
|
热变形温度 |
℃ |
184.6 |
185.6 |
188.5 |
DIN 53424 |
|
°F |
364.3 |
366.1 |
371.3 |
以上技术数据都是公称密度下的典型值
ARCHCELL ®51 WP电性能
测试频率范围：7.0GHz-18.0GHz，测试标准：GB/T 5597-1999，测试方法：谐振腔法
测试单位：中国航发北京航空材料研究院，报告编号：BG2023230
|
Properties |
Frequency（MHz） |
ARCHCELL® 51WP |
|
ε |
7205 |
1.06 |
|
tanδ |
7205 |
0.00111 |
|
ε |
8606 |
1.06 |
|
tanδ |
8606 |
0.00110 |
|
ε |
10249 |
1.06 |
|
tanδ |
10249 |
0.00108 |
|
ε |
12034 |
1.06 |
|
tanδ |
12034 |
0.00111 |
|
ε |
13906 |
1.06 |
|
tanδ |
13906 |
0.00108 |
|
ε |
15837 |
1.06 |
|
tanδ |
15837 |
0.00102 |
|
ε |
17809 |
1.06 |
|
tanδ |
17809 |
0.000983 |
以上技术数据都是公称密度下的典型值
ARCHCELL ® 71 WP电性能
测试频率范围：7.0GHz-18.0GHz，测试标准：GB/T 5597-1999，测试方法：谐振腔法
数据测试单位：中国航发北京航空材料研究院，报告编号：BG2020357
|
Properties |
Frequency（MHz） |
ARCHCELL® 71WP |
|
ε |
7205 |
1.07 |
|
tanδ |
7205 |
0.000419 |
|
ε |
8606 |
1.07 |
|
tanδ |
8606 |
0.000364 |
|
ε |
10248 |
1.07 |
|
tanδ |
10248 |
0.000512 |
|
ε |
12031 |
1.07 |
|
tanδ |
12031 |
0.000489 |
|
ε |
13903 |
1.07 |
|
tanδ |
13903 |
0.000502 |
|
ε |
15833 |
1.07 |
|
tanδ |
15833 |
0.000521 |
|
ε |
17804 |
1.07 |
|
tanδ |
17804 |
0.000459 |
以上技术数据都是公称密度下的典型值
ARCHCELL ®110WP电性能
测试频率范围：600-10500MHz，测试标准：GB/T 7265.1-1987，测试方法：微扰法
测试单位：四川凤禧检验检测有限公司，报告编号：FXBG2024101108-L
|
Properties |
Frequency（MHz） |
ARCHCELL®110WP |
|
εr' |
604 |
1.19 |
|
tanδε |
604 |
0.00293 |
|
εr' |
1817 |
1.16 |
|
tanδε |
1817 |
0.00371 |
|
εr' |
3032 |
1.16 |
|
tanδε |
3032 |
0.00334 |
|
εr' |
4256 |
1.16 |
|
tanδε |
4256 |
0.00331 |
|
εr' |
5487 |
1.16 |
|
tanδε |
5487 |
0.00325 |
|
εr' |
6727 |
1.16 |
|
tanδε |
6727 |
0.00314 |
|
εr' |
7972 |
1.15 |
|
tanδε |
7972 |
0.00318 |
|
εr' |
9223 |
1.15 |
|
tanδε |
9223 |
0.0031 |
|
εr' |
10478 |
1.15 |
|
tanδε |
10478 |
0.00323 |
以上技术数据都是公称密度下的典型值
ARCHCELL ®200WP电性能
测试频率范围：350MHz、604MHz，测试标准：GB/T 7265.1-1987，测试方法：微扰法
测试单位：四川凤禧检验检测有限公司，报告编号：FXBG2024101107-L
|
Properties |
Frequency（MHz） |
ARCHCELL®200WP |
|
εr' |
350 |
1.27 |
|
tanδε |
350 |
0.00224 |
|
εr' |
604 |
1.27 |
|
tanδε |
604 |
0.0024 |
以上技术数据都是公称密度下的典型值

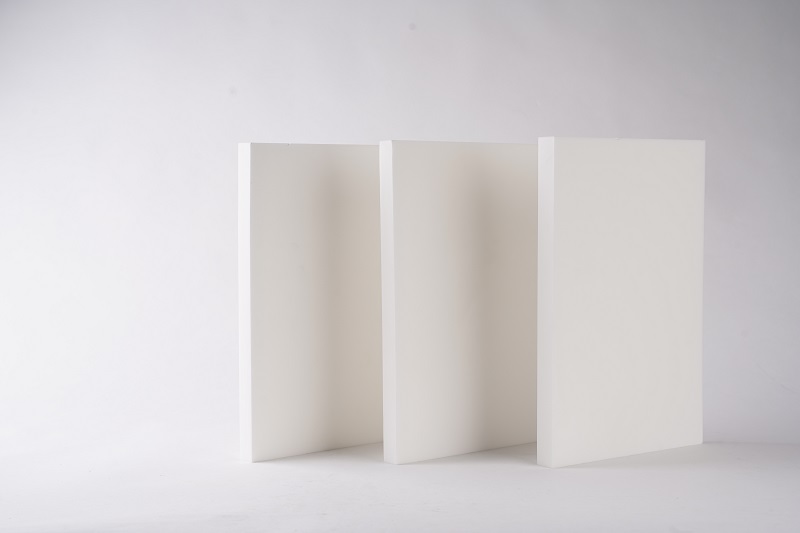

规格尺寸
|
型号 |
尺寸（mm） |
标准板材厚度（mm） |
可定制板材厚度（mm） |
|
31 WP |
2500*1250 |
110 |
1-185mm |
|
51 WP |
2500*1250 |
90 |
1-155mm |
|
71 WP |
2500*1250 |
80 |
1-140mm |
厚度公差±（0.2mm）
声明
针对本产品应用提出的技术建议，我们不承担任何责任。
买方对其使用和工艺负责，也有义务遵守任何第三方的权利。
本产品技术数据是典型值。可以更改。
ARCHCELL®是澳琪实业（香港）有限公司的注册商标。
